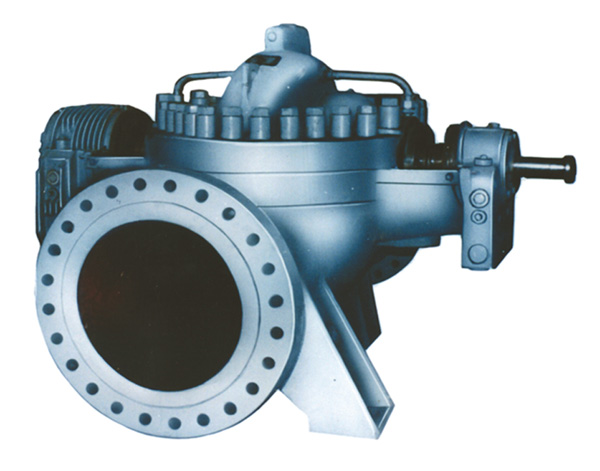

QKSY型輸油管線泵
商品編號： 6009
上架時間： 2013-07-26
流量(Q)： 160～11000m³/h
使用溫度(T)： 常溫～+80℃
揚程(H)： 12～370 m
- 產品詳細
概述:
為了適應以提高可靠性和節能為中心的設備更新，我公司綜合引進國內外先進技術，結合實際生產經驗，對原KSY型泵技術改進，研制開發QKSY型輸油管線泵。
泵主要適用于百萬噸或千萬噸輸油管線工程，也可適用于其它工程輸送不含固體顆粒的液體。
具有以下列優點：
1、將泵的軸承及密封部分進行有效改進，提高可靠性，延長使用壽命；
2、采用高效節能的水力模型，效率高，抗汽蝕性能增強；
3、零部件通用化程度高，可完全互換；
4、具有良好的抗汽蝕、耐高溫性能；
5、選材精煉，軸承體等零件增加為鑄鋼、鑄鐵兩種。為寒冷地區、露天使用提供了有利條件。
性能范圍：
流量Q=160～11000 m3/h
揚程H=12～370 m
溫度T=常溫～+80℃
型號意義：
QKSY2850-230
Q—企業標識
KSY—雙吸式輸油管線泵
2850—額定流量為2850m3/h
230—額定揚程為230m
結構特征：
QKSY型泵分為單級雙吸和兩級雙吸兩端支承式結構。根據工況要求，泵殼為水平中開式或徑向剖分式結構。根據工況參數，泵體設計成雙渦室，以平衡泵的徑向力。
泵的吸入法蘭和吐出法蘭與泵體鑄成一體，可根據用戶需要分為水平吸入垂直吐出和水平吸入水平吐出。
葉輪為雙吸式結構且整體鑄造，可以平衡軸向力，與軸用鍵傳動，隨轉子一起做動平衡。殼體密封環或葉輪密封環均為可更換的標準件，兩者良好的匹配由材料及其硬度不同來保證。
軸端密封通常選用集裝式、平衡型彈簧式機械密封，也可根據工程需要選用波紋管機械密封。
泵兩端軸承部件采用先進的滾動軸承或滑動軸承。當采用滾動軸承時，泵兩端是同樣大小的軸承體，靠聯軸器端裝一套徑向球軸承，另一端裝兩套背對背安裝的推力球軸承，采用甩油環稀油潤滑，軸承體外鑄有軸向散熱片，自然冷卻。軸承體同時裝有塑料圓形油標和油杯，以監視和控制油位，軸承體兩端有銅質防塵盤，伸向軸承壓蓋的內孔，既可以防止灰塵或水份進入，又可以防止油泄漏。當軸承萬一破裂時，它還能起支承作用。
當采用滑動軸承時，軸瓦選用巴氏合金，運轉平穩、噪聲低，一般采用甩油環稀油自潤滑。
